中国航天二院706所-防信息泄漏专家

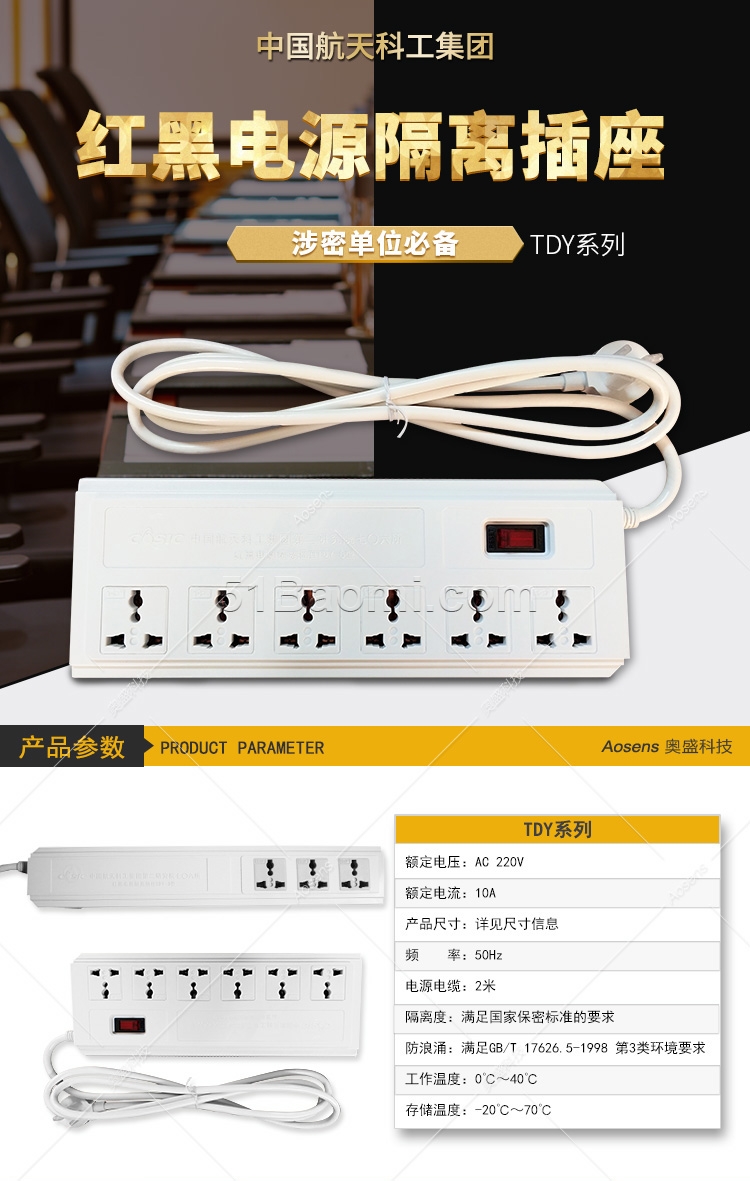

TDY-6型红黑电源隔离防护插座
◆红黑隔离电源插座是满足BMB5-2000标准的经济途径；
◆通过保密认证的必备手段；
◆适合于各种涉密办公设备；
◆红黑隔离插座由国家保密局认证，确保信息的安全；
◆红黑隔离插座具有抗电网干扰功能，使设备工作更可靠；
◆防雷电和过载保护确保设备的安全。
中国航天二院706所长期从事防信息泄漏技术的研究工作，是国内较早开展计算机TEMPEST技术研究、计算机红/黑信号隔离技术研究、计算机TEMPEST测试技术研究、计算机电磁兼容技术研究、计算机信息泄漏截获技术研究、局域网防信息泄漏技术研究的专业研究所，同时在机箱孔缝和孔洞的电磁泄漏和耦合仿真、信号线和电源线干扰滤波器仿真设计、电缆屏蔽技术、机箱电磁屏蔽技术等专项技术也取得较大成效。根据国家颁布的保密标准，成功研制TDY-3型红黑电源隔离防护插座，并且该产品已取得国家保密局电磁泄漏发射防护产品检测中心颁发的《电磁泄漏发射防护产品检测证书》（证书号：TTCSSA2007YT0237）。
红黑隔离电源插座产品简介
红黑电源隔离插座是国内达到国家保密标准GB2099.3－1997《红黑电源滤波隔离装置技术要求和测试方法》一级要求的产品，可用于保护机密级及其以下密级的国家涉密信息，是国家保密局指定产品。红黑电源隔离插座应用了全新的电磁相关技术，除了具有普通的转换器的功能（电源扩张，灵活方便的为多部设备供电）以外，由于采用了滤波屏蔽技术，可以使输出更为稳定外，更可以起到仰制所连信息设备电源线传导泄露的作用。

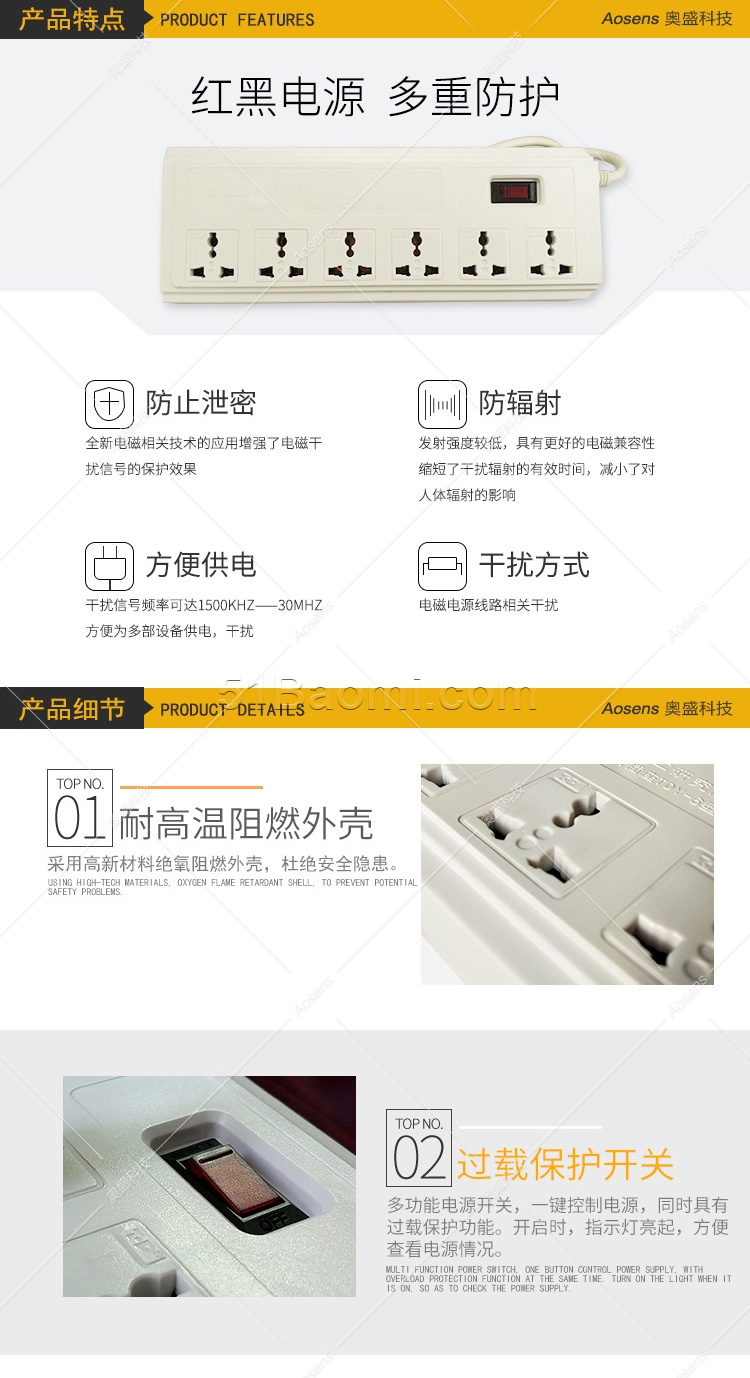

红黑隔离电源插座功能特点
全新电磁相关技术的应用增强了电磁干扰信号的保护效果
发射强度较低，具有更好的电磁兼容性
缩短了干扰辐射的有效时间，减小了对人体辐射的影响
干扰信号频率可达1500khzmdash;mdash;30MHz，方便为多部设备供电，干扰。
输出更为稳定，外形美观，复合设计，易于安装放置。
红黑隔离电源插座技术指标
干扰方式：电磁电源线路相关干扰
干扰频率范围：1500khzmdash;mdash;30MHz
隔离度 ：≥50dB
电源电压：220Vplusmn;10%，50Hz
最大电流：10A
红黑电源隔离插座简介
国家保密局指定产品 国内首创 技术领先
国家级新产品奖
省部级科学技术进步二等奖
功能特点
全新电磁相关技术的应用增强了电磁干扰信号的保护效果
发射强度较低，具有更好的电磁兼容性
缩短了干扰辐射的有效时间，减小了对人体辐射的影响
干扰信号频率可达1500khz——30MHz，方便为多部设备供电，干扰。
输出更为稳定，外形美观，复合设计，易于安装放置。
技术指标
A. 干扰方式：电磁电源线路相关干扰
B. 干扰频率范围：1500khz——30MHz
C. 隔离度 ：≥50dB
D. 电源电压：220V±10%，50Hz
E. 最大电流：10A
一、 防止电源线传导发射泄漏的实际意义和重要性
随着信息安全的重要性前所未有的引起社会的关注，TEMPEST（电磁泄漏发射）技术的研究也越来越被重视。信息设备如果存在时变电流信号就会产生电磁波，这种发射不是信息设备正常工作所需要的，如果这些发射的成分中携带有敏感的明文信息，被称为电磁泄漏发射。电磁泄漏发射如果被截获还原，有可能造成敏感信息的泄漏。对于电磁泄漏发射信号中所携带的敏感信息进行分析，测试，接收，还原以及防护的一系列技术构成了信息安全保密的一个专门研究领域：TEMPEST。
根据传输方式，电磁泄漏发射分为无线路径的辐射泄漏发射和有线路径的传导泄漏发射。其中传导泄漏发射又包括通信线传导泄漏发射和电源线传导泄漏发射。信息设备经过所接的电源线通过传导泄漏发射造成信息的泄漏是TEMPEST技术研究的重要方面，也是TEMPEST防护所要考虑的重要方面。
随着信息化建设的发展，很多单位建设了涉密信息系统，并按照保密要求与互联网进行了物理隔离，但由于经验不足或设备条件限制，却忽视了电源线传导泄漏发射的问题，关键的红设备（红设备是含有需防护的涉密信息的信息设备）往往与黑设备（黑设备指不含涉密信息的设备）共用电源，造成信息泄密的隐患。信息设备的电源线传导泄漏发射问题，必须引起高度的重视。
二、 解决方法
国家保密局制定的国家保密标准《涉密信息设备使用现场的电磁泄漏发射防护要求》中明确规定，要求党政机关涉密信息设备安装使用时红电源回路应与黑电源回路单独供电。如果条件受限，不能单独供电，则红电源回路与黑电源回路之间必须采取滤波隔离措施。对所采用的电源滤波器也有明确的技术指标要求。目前实际应用中解决电源线传导泄漏发射的办法主要有红黑设备使用相互独立的电源（红设备使用红电源，黑设备使用黑电源）和红设备加装电源滤波器两种。其中设备使用独立电源的方法比较稳妥，但是受到设备使用场地条件的限制，原有的配电系统难以改造，而且多路独立供电一般要加装多路UPS，造成成本过高。加装电源滤波器的方法比较简单，符合TEMPEST的标准的设备或防护设备多数考虑了电源线传导发射的问题，加装了电源滤波器，这样的设备使用起来比较灵活和方便，但是，TEMPEST设备的造价也很高。
对于有保护自己红设备电磁泄漏信息安全需要的用户，要解决电源线传导泄漏发射方面的问题。

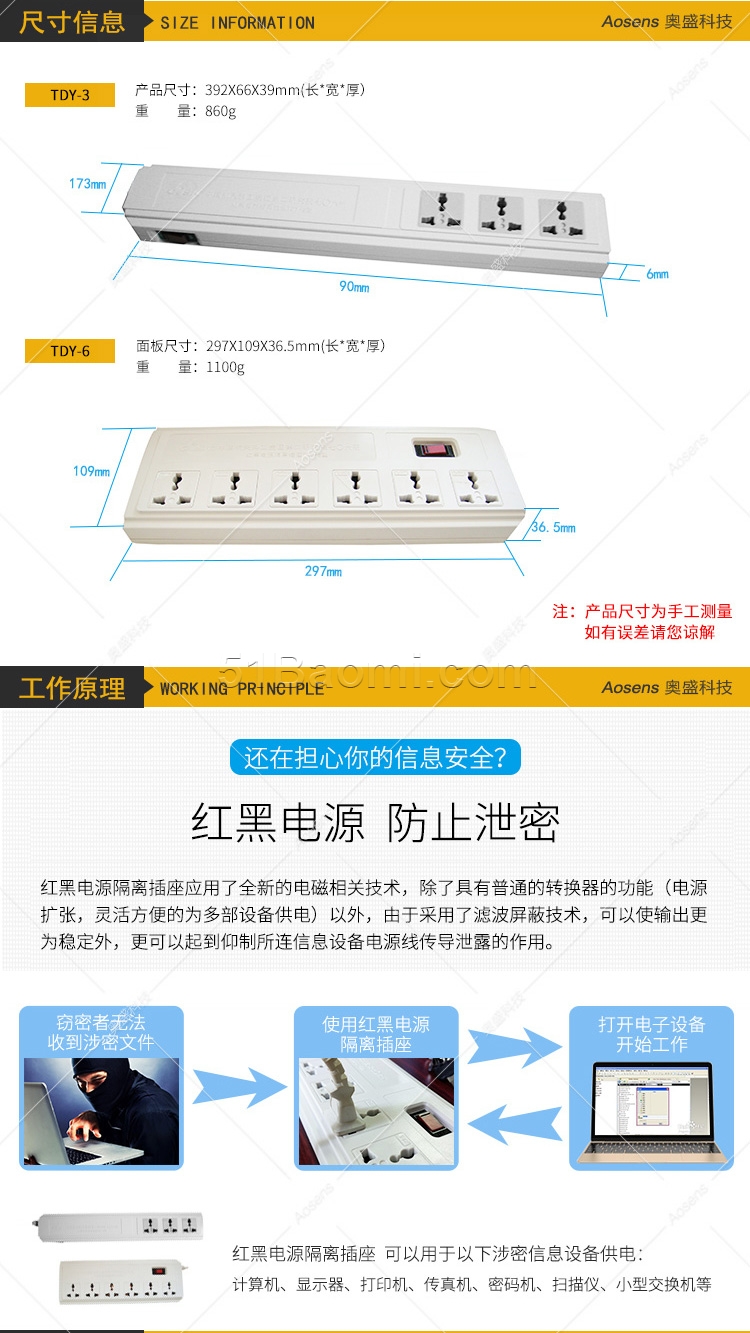

三、工作原理
“红黑电源隔离插座”综合采用电源线传导泄漏发射的防护技术，包括滤波和屏蔽。连接通用电源和信息设备的两端之间必须加装高性能的电源滤波器，使进入到通用供电网络的传导泄漏发射减到最小。同时，对于红黑电源隔离防护插座本身也要采取屏蔽技术，防止电源线之间的交叉感应耦合和电磁泄漏。
电源滤波电路图
四、构成
红黑电源隔离插座”由以下部件组成：
① 滤波器 ② 屏蔽电源线插头 ③ 可恢复过流保护器 ④ 电源插座 ⑤ 通断开关 ⑥ 电阻及发光二极管 ⑦ 底盖
EMI滤波器
防止电磁信号泄漏的基本方法是将计算机工作时产生的高频信号（150KHz～30MHz）衰减到很小，使接收机接收不到。
其工作原理就是采用EMI滤波器，衰减150KHz～30MHz的信号而对50Hz交流电其影响可忽略不计。
五、用途
“红黑电源隔离插座”是一种涉密信息设备专用的红黑电源隔离防护插座，它一端连接公共电源，另一端以插座形式为涉密信息设备供电，使用起来灵活方便，又能够满足设备电源线传导泄漏发射防护的需要。当涉密信息设备工作时，其产生的高频信号（信息）有可能通过市电电源线泄漏，红黑电源隔离插座就是防止高频信号（信息）通过市电电源线泄漏的一种装置，是计算机信息保密的一种物理防护措施。
“红黑电源隔离插座”可以用于下列涉密信息设备供电：
① 计算机 ② 显示器 ③ 打印机 ④ 传真机 ⑤ 密码机 ⑥ 扫描仪 ⑦ 小型交换机等
六、技术规范
符合国家保密标准“红黑电源滤波隔离装置技术要求和测试方法”要求
隔离度：≥50dB(1500KHz—30MHz)
电源电压：220V±10%，50Hz
最大电流：10A
符合低压电器的安全规范
七、注意事项
请在正常工作环境中使用，尽量避开高温、高湿等恶劣工况；
所连接设备的总功率应小于2000瓦；
使用时请勿折叠、捆扎电源线。如需配套较短电源线，请在订货时告知或联系客服；
请勿大力冲击、碰撞产品，避免外壳和内部结构损坏；
请勿直接接触雨雪等水性物质，避免漏电或击穿；
请勿擅自拆卸产品。
