电磁屏蔽柜说明
随着电子技术不断发展，电磁干扰式噪声、辐射，直接影响电子计算机、音响设备、电视技术、无线电通讯、航天、航空技术的测量仪器的正常安全工作，使测试出现偏差，工作失灵及仪器遭受破坏。更为严重的可能泄漏机要信息。
为了有效地对电子产品和系统工程进行宽围的精测量及电子信息的保护，本公司根剧用户要求，设计与制造了可移动式电磁屏蔽柜。
l 适用范围
电磁屏蔽柜适用于防止外界对光电数据交换机的干扰的信息数据传输交换系统

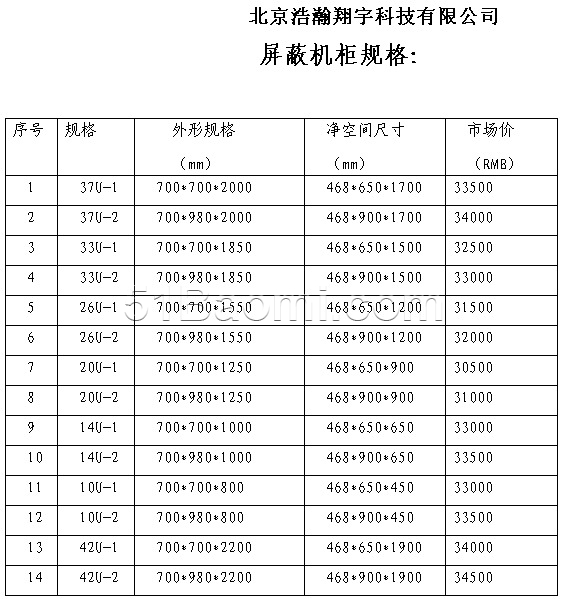

l 参数
（1）外形尺寸： 700*700*2000（毫米）
净空间尺寸：468*550*1700（毫米）
（2）外形尺寸： 700*700*1800（毫米）
净空间尺寸：468*550*1500（毫米）
（3）外形尺寸： 700*700*1600（毫米）
净空间尺寸：468*550*1300（毫米）
（4）外形尺寸： 700*700*1200（毫米）
净空间尺寸： 468*550*900（毫米）
（5）外形尺寸： 700*980*2000（毫米）
净空间尺寸：468*800*1700（毫米）
功率：交流电220V*16A；
屏蔽效能：
C级屏蔽机柜：14KHz ≥ 70dB
150KHz ≥ 100dB
450MHz ≥ 100dB
930MHz ≥ 90dB
测试方法按GB12190-90标准；
重量：≈165公斤（2米高的标准机柜）
l 主要结构组
屏蔽壳体：冷轧钢板焊接成的全密闭的箱体，经过镀锌与油漆等防腐蚀处理；
屏蔽门：优质材料经过精心制作与处理的屏蔽簧片、冷轧钢板焊接成的门扇组成的屏蔽门；
滤波器：电源滤波器具有宽抑制频带和高的插入损耗；
通风波导窗：蜂窝型通风波导窗，顶部波导窗设有微型轴流风机四只，单只排风量1.4m3/min；
传输窗：传输窗设有带弹性夹头的铜制传输导管；（标准配置15只五类线或六类屏蔽线接头）
光导管：φ14*100光纤输导管；（标准配置5根）
服务器支架：上下前后可调位置的服务器安装支架；
电器插座与开关。
●电磁屏蔽原理
电磁屏蔽是用屏蔽体阻止高频电磁场在空间传播的一种措施。电磁波在通过金属或对电磁波有衰减作用的阻挡层时，会受到一定程度的衰减，即这些金属或阻挡层有屏蔽作用，屏蔽效能的大小与电磁波的性质及金属或阻挡层的自身特性有关。
金属板电磁屏蔽的物理过程
当电磁波入射到两侧为空气的金属板时，一部分能量被反射，即反射损耗；透射波在金属板内传播过程中被衰减的部分称之吸收损耗；在第二界面上被反射到第一界面时将再次产生反射，如此循环往复，直至能量全部被衰耗和透射，这种现象就是屏蔽理论中应考虑的多次反射修正因子。
缝隙的屏蔽
屏蔽体上的永久性接缝一般指采用焊接方法将两金属板连接在一起，这种永久性接缝几乎与金属板本身的射频阻抗相等；
截止波导屏蔽
当电磁波频率低于波导的截止频率时，在传输中将产生很大的衰减。常用的截止波导有园形、矩形和六角形。
园波导的截止频率：
fc=17.6*109/D （ HZ ） D—圆波导的内直径
为使波导有足够的衰减，应满足：
fc》f f—电磁波频率
l≥3D l—截止波导长度
从通风散热来考虑，为了获得足够的通风面积，以满足所需要的通风量，可将很多根截止波导紧挨着排列在一起，构成一组截止波导式通风孔阵。
滤波器
传导干扰是通过金属导体例如导线或任何金属结构传播的干扰，进入屏蔽室（柜）内的全部金属导线必须滤波，电子滤波器是集中的或分布的电路元件（如电阻、电感、电容、或它们的等效物或各种元件的组合）的网络，这些网络对某些频率或直流较小反抗，而阻塞或短路其它频率通道。
滤波器可粗略分为：电滤波器、通讯滤波器和控制线滤波器。
●安装调试
◇使用环境：环境温度 -25℃——+70℃
相对湿度 ≯85%
防止与腐蚀性物质和气体相接触；
◇设备移止确定位置，保持平稳，将四只定位螺栓调下，防止机柜移位；
◇屏蔽柜应可靠接地，接地电阻应≤1Ω，接地桩引出端子与屏蔽柜接地螺栓搭接地电阻应≤0.1Ω。通电前必须接地；接地时电源插座前不能有漏电保安器，因滤波器是电容电感组成，电容有充放作用，否则在插座前加隔离变压器或专用电源插座；
◇不接地时屏蔽柜对地电阻应大于1000Ω。
